Jaringan peer to peer merupakan salah satu model jaringan komputer yang sederhana yang terdiri dari dua atau beberapa komputer, dimana setiap station atau komputer yang terdapat dalam lingkungan jaringan tersebut dapat saling berbagi. Berikut ini adalah langkah-langkah untuk membuat jaringan peer to peer dengan packet tracer :
a. Buka program cisco packet tracer yang sudah terinstall di PC/Laptop
b. Buatlah design jaringan seperti gambar diatas
c. Gunakan kabel cross untuk menghubungkan antara kedua buah Laptop
d. Tahap selanjutnya adalah pemberian alamat IP/IP address dan Computer name
e. Untuk pemberian IP address cukup klik satu kali pada gambar laptop 1, maka akan muncul
tampilan berikut
f. Pada gambar diatas, yang ditandai kotak warna hitam merupakan nama untuk device, jika
ingin merubahnya, tinggal hapus nama yang sebelumnya sudah ada dan berikan nama baru
g. Tahap selanjutnya adalah pemberian IP address, perhatikan langkah pada gambar berikut
h. Klik tab desktop pada menu diatas, kemudian pilih pilihan IP Configuration
i. Pada tabel IP Configuration, pilih model static kemudian setting dan rubahlah IP address
serta subnet mask sesuai dengan gambar dibawah ini.
j. Selanjutnya close tabel tersebut, kemudian kita akan beralih ke settingan laptop 2
k. Untuk laptop 2 lakukan setting seperti langkah di atas, kecuali untuk IP address ubahlah
menjadi 192.168.10.11
l. Langkah selanjutnya adalah melakukan pengujian apakah koneksi jaringan tersebut berhasil.
Pengujian Koneksi Jaringan
a. Pengujian menggunakan Ping
Berikut adalah langkah pengujian menggunakan ping :

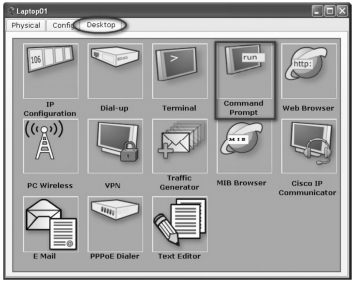

1. Klik sekali pada icon laptop 1, kemudian pilih tab desktop. Selanjutnya pilih menu
command promt seperti gambar dibawah ini
2. Akan muncul tampilan command prompt seperti dibawah ini, lakukan pengujian koneksi
dengan cara mengetik pada command prompt "ping 192.168.10.11" (yang merupakan IP
address laptop 2)
2. Klik laptop 01 yang menandakan adanya surat yang menempel pada laptop tersebut
3. Kemudian klik laptop 02 sebagai penerima surat
4. Perhatikan apa yang terjadi
5. Jika pada keterangan dibawah terbaca successful, maka koneksi jaringan berhasil.
b. Buatlah design jaringan seperti gambar diatas
c. Gunakan kabel cross untuk menghubungkan antara kedua buah Laptop
d. Tahap selanjutnya adalah pemberian alamat IP/IP address dan Computer name
e. Untuk pemberian IP address cukup klik satu kali pada gambar laptop 1, maka akan muncul
tampilan berikut
ingin merubahnya, tinggal hapus nama yang sebelumnya sudah ada dan berikan nama baru
g. Tahap selanjutnya adalah pemberian IP address, perhatikan langkah pada gambar berikut
i. Pada tabel IP Configuration, pilih model static kemudian setting dan rubahlah IP address
serta subnet mask sesuai dengan gambar dibawah ini.
j. Selanjutnya close tabel tersebut, kemudian kita akan beralih ke settingan laptop 2
k. Untuk laptop 2 lakukan setting seperti langkah di atas, kecuali untuk IP address ubahlah
menjadi 192.168.10.11
l. Langkah selanjutnya adalah melakukan pengujian apakah koneksi jaringan tersebut berhasil.
Pengujian Koneksi Jaringan
a. Pengujian menggunakan Ping
Berikut adalah langkah pengujian menggunakan ping :
1. Klik sekali pada icon laptop 1, kemudian pilih tab desktop. Selanjutnya pilih menu
command promt seperti gambar dibawah ini
dengan cara mengetik pada command prompt "ping 192.168.10.11" (yang merupakan IP
address laptop 2)
Berdasarkan pengujian diatas, laptop 1 akan mengirim data ke laptop 2, dan akan
dibalas berupa keterangan reply yang menandakan bahwa kedua laptop tersebut sudah ter-
koneksi. Jika tidak terkoneksi, maka akan muncul keterangan RTO(Request Time Out).
b. Pengujian melalui PDU
Berikut ini adalah beberapa langkah pengujian koneksi jaringan melalui PDU.
1. Klik icon surat yang terletak pada menu sebelah kanan pada tampilan halaman utama
3. Kemudian klik laptop 02 sebagai penerima surat
4. Perhatikan apa yang terjadi
5. Jika pada keterangan dibawah terbaca successful, maka koneksi jaringan berhasil.
